洪久精密鍛造

冷沖壓的基本概念：

一、冷沖壓的定義：

        是塑性加工的基本方法之一，它是利用安裝在壓力機上的模具，對板料施加壓力使其變形和分離，從而獲得具有一定形狀、尺寸的零件的壓力加工方法。由于在常溫下進行的板料沖壓稱為冷沖壓。

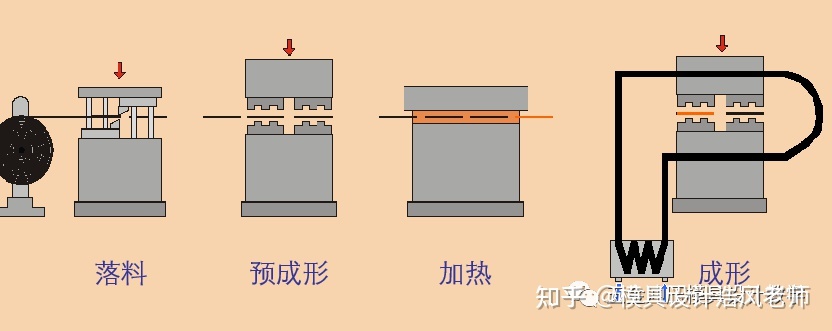

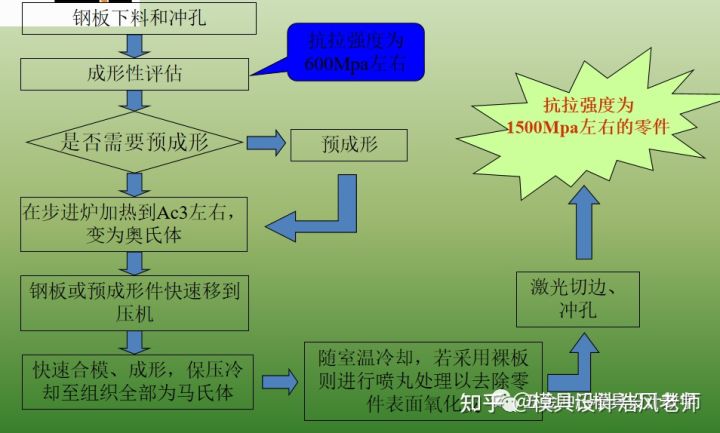

        熱成形工藝是將初始強度為500～600MPa的鋼板加熱到奧氏體溫度范圍（850℃），然后在壓機上沖壓成所需形狀，同時以20～30 ℃ /秒的冷卻速度進行淬火，保壓一段時間以保證充分淬透，最后零件隨室溫冷卻，成形后的零件的強度可以達到1500MPa左右。

二、沖壓的特點：

        1、能沖壓出其他加工工藝難以加工或無法加工的形狀復雜的制件。

        2、沖壓件質量穩定，尺寸精度高。

        3、沖壓件具有重量輕、強度高、剛性好和表面粗糙度小等特點。

        4、生產率高。

        5、材料利用率高。

        6、操作簡單，便于組織生產。

        7、易于實現機械化與自動化生產。

        8、冷沖壓的缺點是模具制造周期長、制造成本高，幫不適于單件小批生產。

三、沖壓分類：

1、分離工序

        金屬板料在沖壓力的作用下，其應力超過強度極度限而沿一定的輪廓線斷裂，稱為分離工序?？煞譃槁淞稀_孔和切邊等沖裁分離工序。

2、變形工序

        金屬板料在沖壓力的作用下，其應力超過屈服極度限（但低于強度極度限）產生塑性變形，從而獲得一定形狀和尺寸要求的制件，稱為變形工序。通常變形工序又分為彎曲、拉延、成形三種。

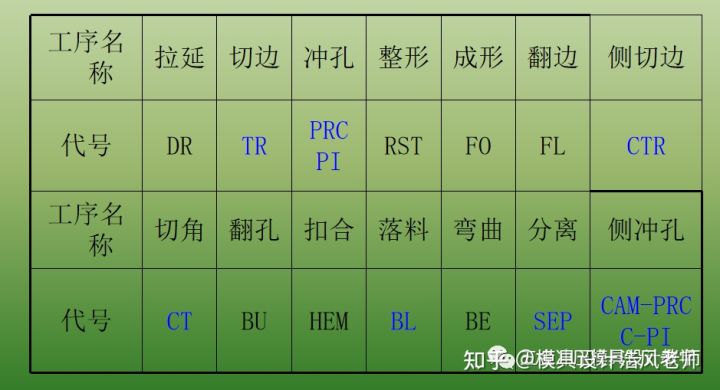

工序英文簡稱：

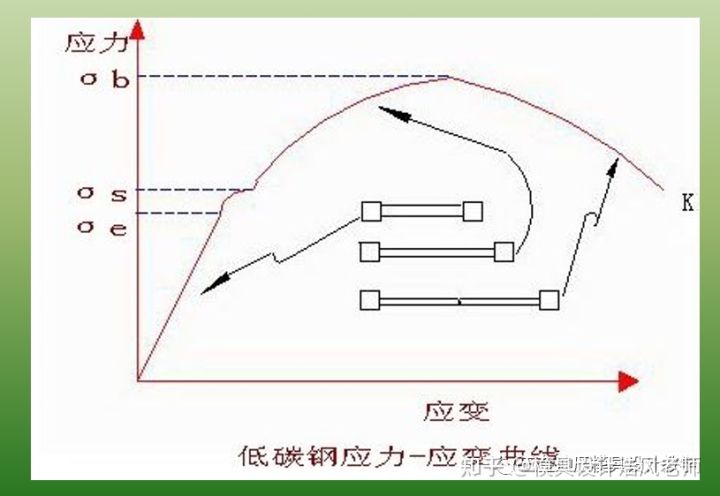

應力應變曲線：

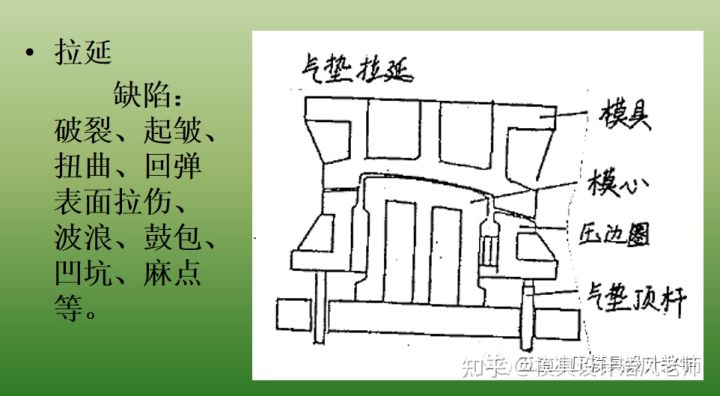

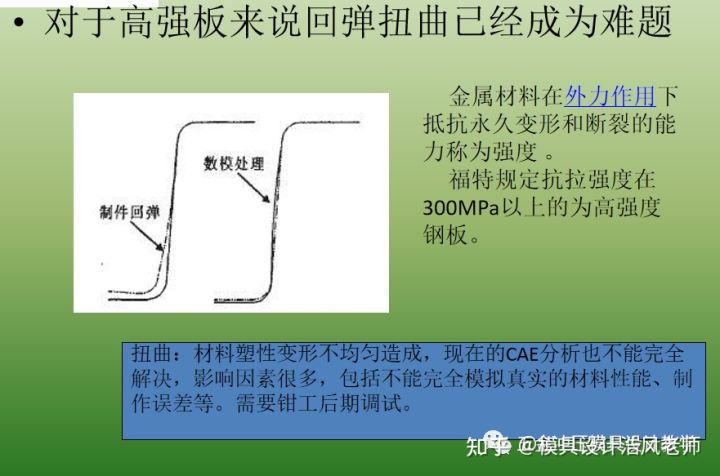

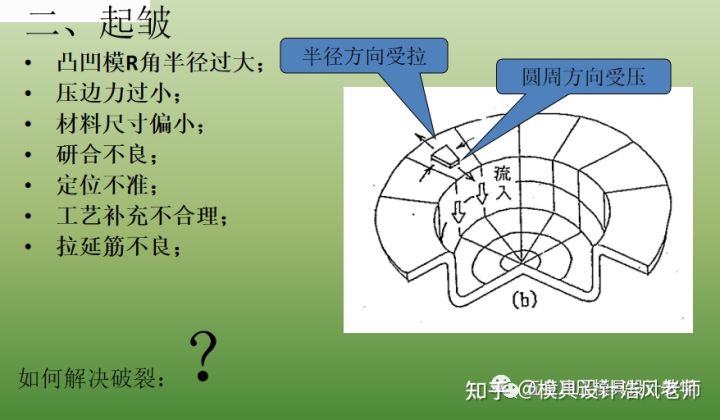

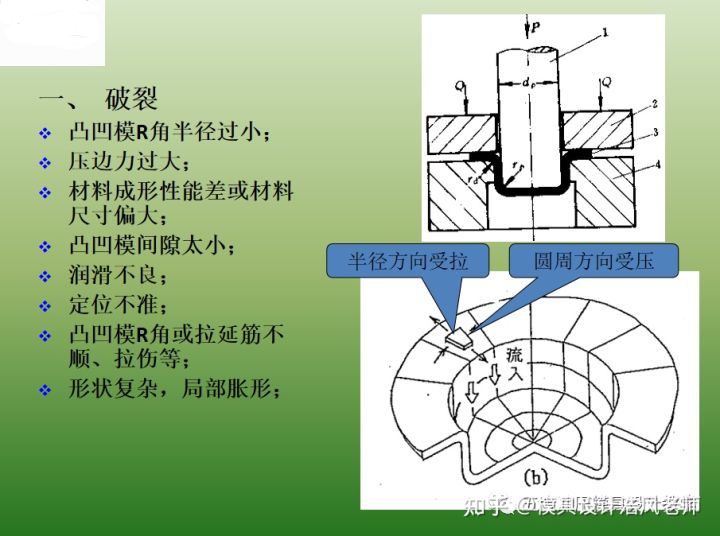

常見產品缺陷：

        汽車覆蓋件與一般沖壓件相比，具有材料薄，形狀復雜，多為空間曲面，結構尺寸大和表面質量要求高等特點。

覆蓋件的缺陷：

        1，表面質量好；外覆蓋件（尤其是轎車的外覆蓋件）表面不允許有波浪、皺紋、凹痕、劃傷、擦傷、壓痕等缺陷，棱線應清晰、平直、曲面應圓滑、過渡均勻。

        2，剛性好 ；

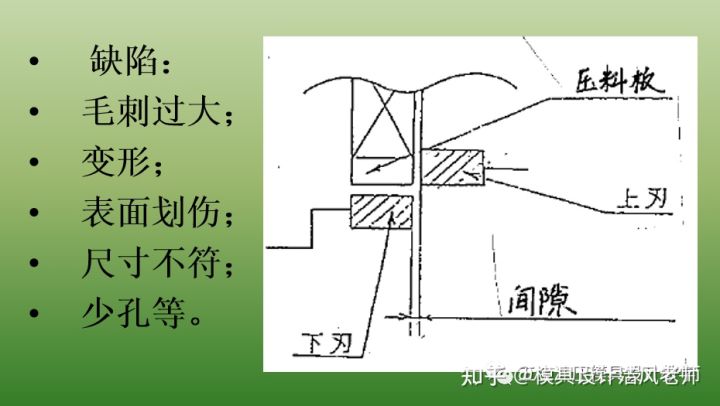

落料、沖孔、修邊缺陷

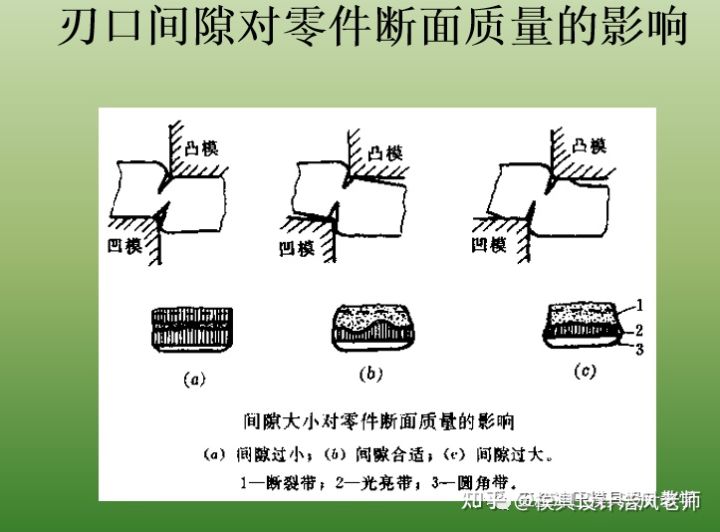

分離工序缺陷及原因：

(1)毛刺過大

凸凹模間隙過大或過?。蝗锌谀p；導向精度差；凸凹模位置不同心等

（毛刺要考慮凸模（沖頭）、模鈕（凹模）、壓料器，斜鍥、導向，機床，緩沖等因素）

(2)變形

壓料板與凹模型面配合不好；間隙過大等

凹?；蛲鼓Ｈ睋p；定位銷造成（放偏或走料）

(3)表面劃傷

操作時有拖、拉等現象；板料在剪切過程中劃傷等；

(4)尺寸不符

上料不到位；定位裝置損壞或松動，位置竄動等

( 5)少孔

沖頭折斷；沖頭長度不夠；行程不到位。

翻邊缺陷和原因：

翻邊缺陷：

翻邊不垂直；翻邊高度不一致；翻邊拉毛；翻邊破裂等。

翻邊拉傷：

刃口有傷痕；零件表面有雜質；刃口硬度太低；翻邊間隙過小

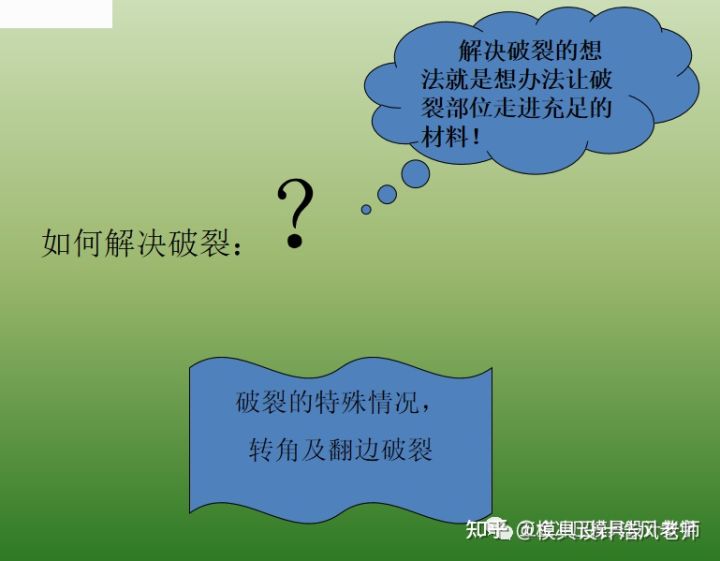

翻邊破裂：

修邊時毛刺大；凸凹模間隙太小；翻邊處形狀有突變；材料纖維方向的影響。
